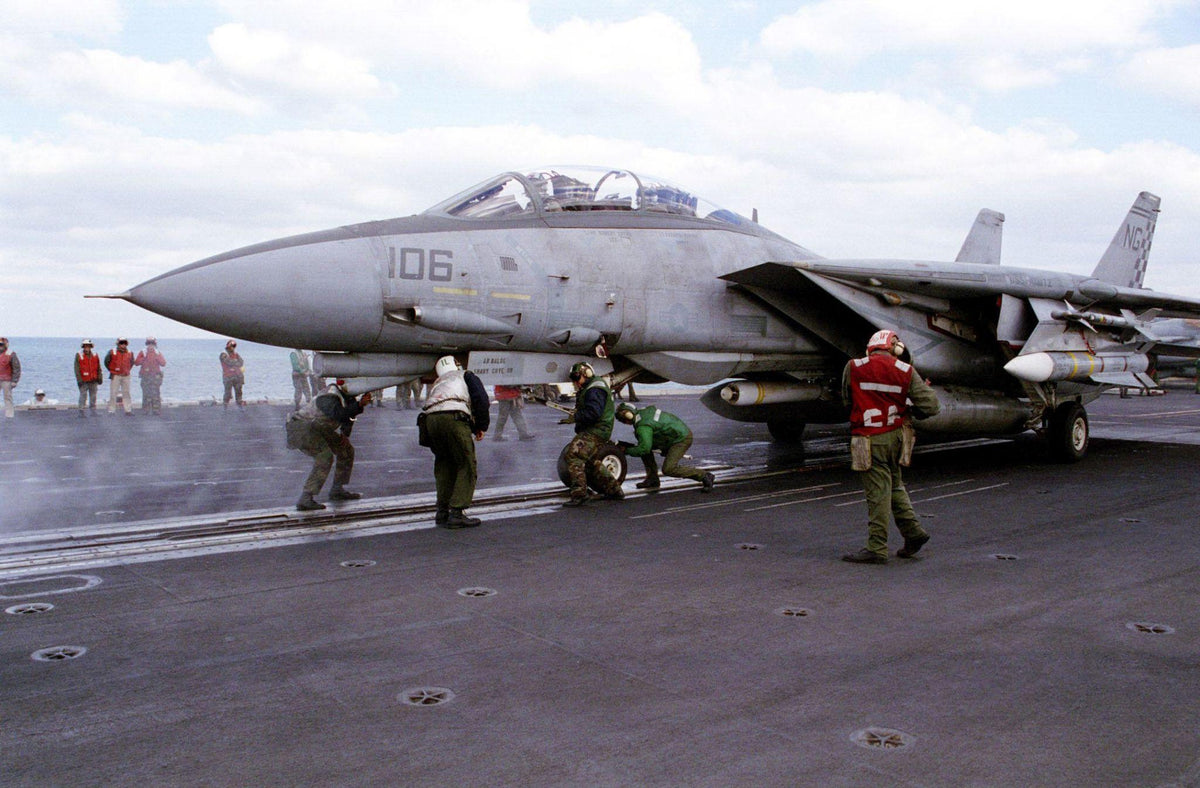

F-14 TOMCAT
La historia, la ingeniería y los secretos del legendario caza embarcado estadounidense.
El Grumman F-14 Tomcat fue un caza supersónico embarcado desarrollado para la Armada de Estados Unidos. Diseñado durante la Guerra Fría, nació para defender los grupos de combate de los portaaviones frente a bombarderos y misiles antibuque de largo alcance.
Su primer vuelo tuvo lugar el 21 de diciembre de 1970 y entró oficialmente en servicio con la U.S. Navy en 1974. Permaneció en servicio estadounidense hasta 2006 y continuó operando posteriormente con Irán.
El F-14 es especialmente conocido por una característica que define completamente su aspecto: sus alas de geometría variable, capaces de cambiar de posición durante el vuelo.
¿Por qué se creó el F-14?
Durante los años 60, la Armada estadounidense necesitaba un nuevo interceptor embarcado capaz de proteger sus portaaviones frente a aeronaves soviéticas que podían transportar misiles antibuque de largo alcance.
El proyecto que acabaría convirtiéndose en el F-14 comenzó como una evolución del programa F-111B, pero sus problemas de peso y maniobrabilidad llevaron a la Armada a buscar una solución completamente nueva.
Grumman ganó el concurso en 1969 con un diseño de dos motores, dos tripulantes y alas de geometría variable.
El F-14 combinaba una gran capacidad de detección, armamento de largo alcance y alas de geometría variable.
Las alas que cambian de posición
Una de las características más llamativas del F-14 es su sistema de geometría variable. Las alas pueden extenderse hacia delante durante vuelos lentos y recogerse hacia atrás a velocidades elevadas.
El sistema permite al avión combinar características que normalmente entrarían en conflicto: una configuración adecuada para velocidades bajas y operaciones desde portaaviones y otra optimizada para el vuelo supersónico.
El ángulo de las alas podía variar aproximadamente desde 20 grados hasta 68 grados.
F-14 EN CIFRAS
de longitud
de envergadura con alas extendidas
motores
tripulantes
El radar que convirtió al F-14 en interceptor
El F-14A utilizaba el radar Hughes AN/AWG-9, uno de los sistemas de radar embarcados más avanzados de su época.
Podía seguir múltiples objetivos simultáneamente y permitía utilizar el misil AIM-54 Phoenix, diseñado específicamente para atacar amenazas aéreas a distancias muy superiores a las habituales en combate aéreo de la época.
La combinación del AWG-9 y el AIM-54 permitía al F-14 actuar como una plataforma de interceptación de largo alcance.
El AIM-54 Phoenix
El AIM-54 Phoenix era un misil aire-aire de largo alcance desarrollado para el F-14. Tenía aproximadamente 4 metros de longitud y pesaba alrededor de 460 kg.
Su alcance máximo dependía de las condiciones de lanzamiento y del perfil de vuelo. Las cifras publicadas para el Phoenix suelen situarse en el entorno de los 160 kilómetros en determinadas condiciones.
El misil estaba pensado principalmente para enfrentarse a objetivos grandes y relativamente lejanos, como bombarderos y aeronaves de apoyo.
Una tripulación de dos personas
El F-14 estaba diseñado para dos tripulantes: el piloto ocupaba el asiento delantero y el Radar Intercept Officer (RIO) se situaba detrás.
El piloto se encargaba principalmente del vuelo mientras que el RIO gestionaba gran parte de los sistemas de radar, navegación, comunicaciones y empleo de armamento.
Dos motores para un caza pesado
El F-14A utilizaba dos motores Pratt & Whitney TF30-P-414A. Cada uno podía proporcionar aproximadamente 20.900 libras de empuje con poscombustión.
Las primeras versiones del TF30 tenían problemas conocidos relacionados con la respuesta del motor en determinadas condiciones de vuelo, especialmente durante maniobras agresivas a altos ángulos de ataque.
Las versiones posteriores del F-14 solucionaron gran parte de estas limitaciones mediante los motores General Electric F110.
F-14D: la evolución definitiva
La versión F-14D Super Tomcat incorporó importantes mejoras en aviónica, sensores y propulsión.
Los F-14D utilizaron motores General Electric F110-GE-400, que ofrecían mayor empuje y mejor comportamiento que los TF30 originales.
Velocidad y prestaciones
El F-14 podía alcanzar aproximadamente Mach 2,3 a gran altitud. Su velocidad máxima publicada ronda los 2.485 km/h.
Su techo operativo se situaba aproximadamente en 50.000 pies, unos 15.200 metros.
Armamento
El F-14 podía transportar una combinación de misiles aire-aire y armamento para misiones de ataque.
Misil aire-aire de largo alcance.
Misil aire-aire de alcance medio.
Misil aire-aire de corto alcance.
Cañón interno de 20 mm y seis tubos.
El cañón M61 Vulcan
El F-14 incorporaba un M61A1 Vulcan de 20 mm con seis tubos y una cadencia de fuego de aproximadamente 6.000 disparos por minuto.
El arma estaba instalada internamente en el lado izquierdo del fuselaje.
El coste de producir un F-14
El precio exacto de un F-14 variaba según la versión, el año de producción y el equipamiento incluido. Las cifras de adquisición citadas para las últimas aeronaves estadounidenses se situaron aproximadamente en el rango de 30–40 millones de dólares de la época.
Por tanto, no existe un único "coste de fabricación" válido para todos los F-14. El coste de una aeronave inicial y el de un F-14D de producción tardía no eran iguales.
¿Cuántos F-14 se construyeron?
Grumman produjo aproximadamente 712 F-14 Tomcat entre 1969 y 1991.
La mayoría fueron utilizados por la U.S. Navy, mientras que 80 F-14A fueron suministrados a Irán antes de la Revolución Islámica de 1979.
El F-14 en combate
El Tomcat participó en numerosos conflictos y operaciones durante sus décadas de servicio. Su empleo incluyó misiones de superioridad aérea, interceptación, reconocimiento y posteriormente ataque a tierra.
Durante la década de 1990, el F-14 fue evolucionando desde su papel original de interceptor hacia una plataforma multifunción mediante diferentes modernizaciones.
El problema de los motores TF30
Uno de los puntos débiles más conocidos del F-14A fueron sus motores TF30. El diseño procedía de una familia de motores originalmente desarrollada para otros requisitos y presentaba limitaciones cuando se sometía a determinadas condiciones de vuelo.
Con altos ángulos de ataque y determinadas maniobras, podía producirse una pérdida de compresión del motor conocida como compressor stall.
La sustitución por los F110 en las versiones F-14B y F-14D proporcionó una mejora importante en empuje y comportamiento.
Un avión enorme para operar desde un portaaviones
El F-14 era considerablemente grande para un caza embarcado. Su tamaño estaba relacionado en parte con la necesidad de transportar combustible, un potente radar, dos tripulantes, dos motores y armamento de largo alcance.
El sistema de alas variables permitía reducir la geometría del avión durante las operaciones de aproximación y aterrizaje, pero también añadía peso y complejidad mecánica.
¿Qué hacía único al F-14?
- Alas de geometría variable capaces de cambiar su flecha durante el vuelo.
- Radar AN/AWG-9 diseñado para detectar y seguir objetivos a grandes distancias.
- Capacidad para utilizar el AIM-54 Phoenix.
- Dos tripulantes para separar las funciones de vuelo e interceptación.
- Gran autonomía para un caza embarcado.
- Capacidad supersónica de aproximadamente Mach 2,3.
- Una evolución posterior hacia misiones de ataque a tierra.
- Una estructura diseñada específicamente para operar desde portaaviones.
El último vuelo de la U.S. Navy
El F-14 fue retirado oficialmente del servicio de la Armada estadounidense el 22 de septiembre de 2006.
Durante más de tres décadas, el Tomcat pasó de ser un interceptor especializado de la Guerra Fría a convertirse en una plataforma mucho más versátil.
Un diseño que sobrevivió a su época
El F-14 fue concebido en una época en la que la defensa de un portaaviones dependía de interceptar amenazas a gran distancia. Su enorme radar, sus misiles Phoenix y sus alas variables fueron respuestas directas a ese problema.
Aunque dejó de operar con la U.S. Navy en 2006, el diseño sigue siendo uno de los ejemplos más reconocibles de ingeniería aeronáutica militar de la segunda mitad del siglo XX.
F-14 Tomcat · Ficha técnica
| Fabricante | Grumman |
| Primer vuelo | 21 de diciembre de 1970 |
| Entrada en servicio | 1974 |
| Longitud | 19,1 m |
| Envergadura máxima | 19,5 m |
| Envergadura mínima | 11,6 m |
| Altura | 4,9 m |
| Motores F-14A | 2 × Pratt & Whitney TF30 |
| Motores F-14D | 2 × General Electric F110 |
| Velocidad máxima | Mach 2,3 aprox. |
| Techo | ~15.200 m |
| Tripulación | 2 |
| Radar | Hughes AN/AWG-9 en F-14A |
| Cañón | M61A1 Vulcan de 20 mm |
| Producción | ~712 aeronaves |
| Retirada U.S. Navy | 22 de septiembre de 2006 |
Un caza diseñado para ver primero.
El F-14 Tomcat combinó radar de largo alcance, armamento de gran distancia, dos tripulantes, dos motores y alas de geometría variable en una única plataforma diseñada específicamente para proteger los portaaviones estadounidenses.
